Trucktrafik, klämrisk och nödstopp vid industriport

Planera området runt porten så att truckar, personer och portblad inte behöver tävla om samma yta. Separera gående från truckens körlinje där det går, skapa fri sikt mot öppningen, välj styrning och sensorer efter portens hastighet och trafik, skydda skenor och bottenprofiler mot påkörning och placera nödstopp och nödöppning så att de fungerar när porten stannar.

En snabb eller motordriven port kan förbättra flödet, men den gör inte området runt porten säkert av sig själv. Den måste passa körlinjer, stoppsträckor, gångtrafik, belysning, sikt och hur driftpersonal faktiskt använder öppningen.

Börja med trafikflödet genom porten

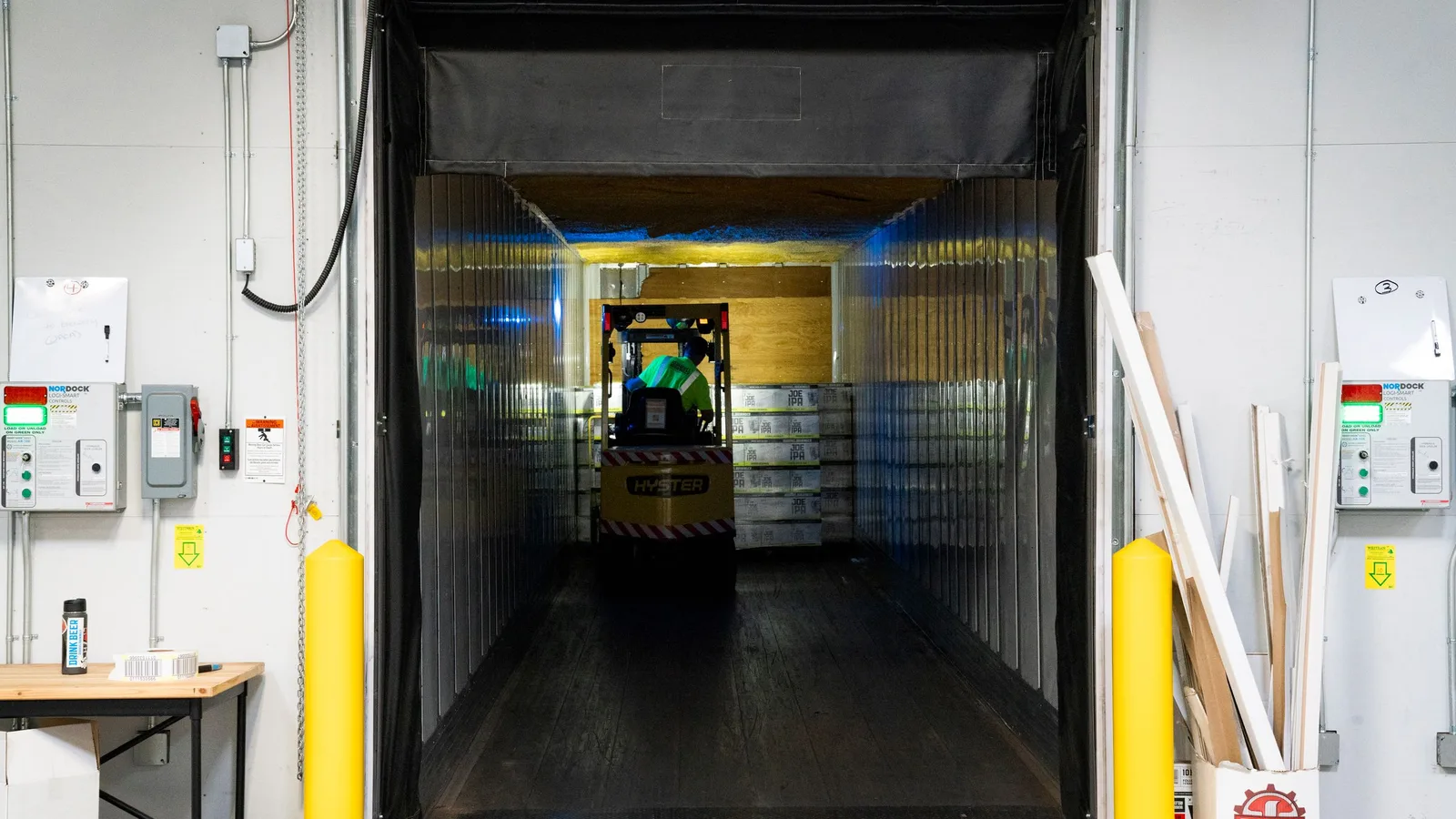

Rita först hur trucken kör mot porten, var den svänger, var lasten skymmer sikten och om någon kan komma från andra sidan. En port direkt efter ett pallställ, en kurva eller en docka kräver annan styrning än en port i rak körlinje med god sikt. Om porten öppnar sent eller stänger medan trucken fortfarande manövrerar nära öppningen skapas stress även om tekniken är ny.

Arbetsmiljöverkets material om truckrisker lyfter bland annat sammanstötningar, påkörning, trånga ytor och siktproblem. Vid en industriport möts flera av de riskerna på samma punkt: fordonet är i rörelse, portbladet rör sig, förare kan ha begränsad sikt och gående kan vilja ta samma genväg genom öppningen.

Portvalet bör därför kopplas till trafikläget. Tät intern trucktrafik kan tala för snabbare styrning eller snabbrullport, medan en ytterport med få passager kan behöva mer fokus på sikt, robusthet, låsning och tydliga gångvägar. Mer om snabba flödesportar finns i guiden om snabbrullport för lager, kyla och tät trafik.

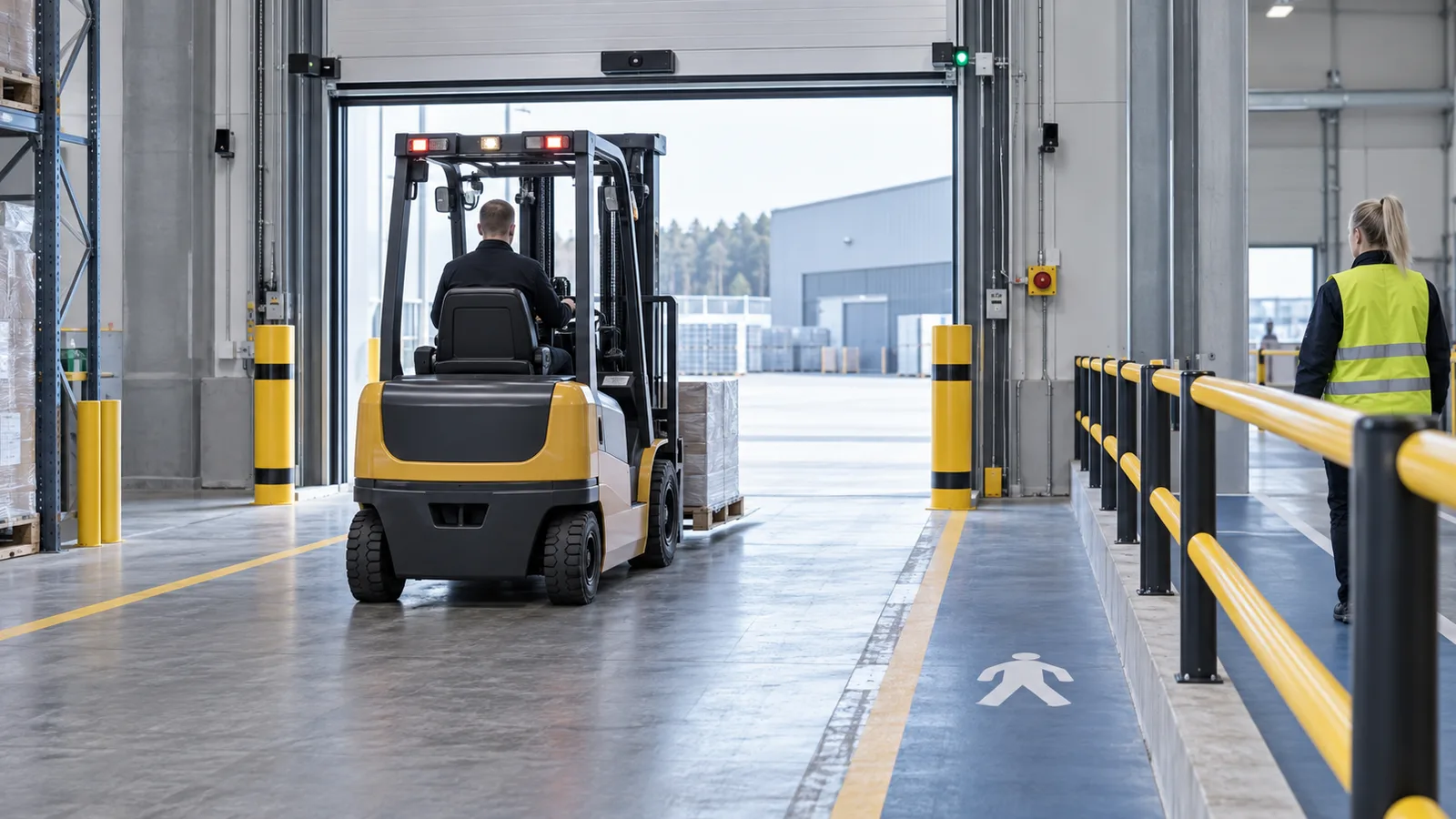

Separera gående från truckens körlinje

Om personer passerar genom samma öppning som truckar ska lösningen inte bara bli "var försiktig". AFS 2023:12 anger att förbindelseleder ska vara dimensionerade efter verksamheten, att det ska finnas tillräckligt säkerhetsavstånd eller avskiljande barriär där det finns risk för sammanstötning mellan fordon och gående eller där fasta arbetsplatser finns nära fordons- eller truckled, och att förbindelseleder ska vara tydligt markerade där det behövs.

Vid fordonsport ska gångdörr finnas i omedelbar närhet om passage genom porten inte är riskfri. Det betyder praktiskt att persontrafiken behöver lösas innan porten beställs. En separat sidodörr kan flytta människor från trucklinjen. En infälld gångdörr kan minska onödiga portöppningar men låter ofta personer passera i samma portzon. Valet mellan sidodörr, gångdörr och ingen persondörr behandlas mer i guiden om gångdörr, sidodörr och persontrafik.

Avskiljning behöver också passa arbetet nära porten. Om en packplats, laddstation eller manuell arbetsplats ligger nära truckleden kan markering på golvet vara för svag. Då kan räcke, barriär, pollare, ändrad placering eller annan körlinje vara mer relevant.

Anpassa sikt och styrning till hastigheten

En port som öppnar snabbt men oväntat kan vara svår att läsa. Förare behöver veta om porten har registrerat trucken, om någon kommer från andra sidan och när det är säkert att köra. Därför kan trafikljus, varningsljus, radar, fotocell eller annan aktivering vara lika viktig som portens öppningshastighet.

Styrningen ska passa fordonens rörelse. En draglina kan fungera där föraren stannar i god tid. Radar eller fordonsdetektering kan vara bättre där trucken närmar sig ofta, men givaren behöver placeras så att porten öppnar i rätt tid utan att triggas av sidotrafik. En tryckknapp nära porten kan vara olämplig om föraren måste stanna i en kläm- eller kollisionszon för att nå den.

Belysning och sikt genom eller runt porten bör också ingå i bedömningen. Om det finns korsande trafik på andra sidan kan ett fönster, ljusindikering, spegel, kamera eller trafikseparering vara mer värdefullt än ännu högre portfart.

Välj sensorer efter risken

Klämskyddslist, fotocell, ljusridå och optisk sensor gör inte samma arbete. En klämskyddslist reagerar vid kontakt eller påverkan nära portens bottenkant beroende på utförande. Fotoceller och ljusridåer kan upptäcka hinder innan porten träffar dem, men de skyddar bara de zoner där de faktiskt sitter och fungerar.

Prido beskriver takskjutportar med optisk klämskyddslist, extra säkerhetsfotocell, nödmanövrering och frekvensstyrd motor för snabb trucktrafik. Hörmann beskriver industritakskjutportar med optiska sensorer, valbar beröringsfri fotocell VL som stoppar porten vid hinder eller rörelse, och dragsprint för nödöppning. ASSA ABLOY beskriver RR300/rapid roll-lösningar med säkerhetskontaktlist eller flexibel bottenprofil, fotoceller, ljusridå/light curtain, break-out/automatic reset och hastighet för intensiva miljöer.

De här funktionerna är produktnära exempel, inte garanti för varje port. Det viktiga i offerten är att sensorerna matchar riskläget: fordonens höjd och fart, gångtrafik, sikten, portens stängningsrörelse och vad som händer vid påkörning eller strömavbrott.

Följ upp påkörningar och återkommande fel

En port som ofta blir påkörd har sällan bara ett portproblem. Det kan handla om för snäv svängradie, dålig sikt, för liten öppning, hög fart, skymmande last, felplacerade stolpar eller att porten börjar stänga i ett läge där trucken fortfarande manövrerar. Att byta samma bottenlist igen och igen löser stoppet för dagen men inte orsaken.

Skydda särskilt sådant som stoppar porten länge när det skadas: skenor, styrningar, givare, bottenprofil, karmar och motor-/styrutrustning. Pollare, räcken, markerade körlinjer och bättre uppställningsytor kan minska både skador och osäkra improvisationer.

Boverkets regler för motordrivna portar sätter driftansvar i ett större sammanhang: ansvarig ska se till att porten drivs, tillses, sköts, underhålls och kontrolleras säkert när reglerna omfattar den. Journalen kan då visa driftstopp, tillbud, skador och åtgärder. Om godkänd kontroll uteblir när sådan krävs kan användningsförbud gälla tills godkänd kontroll finns. Den poängen hör hemma i driftplaneringen, även om besiktningsintervall och undantag behandlas på den separata besiktningssidan.

Kontrollera nödstopp och nödöppning

AFS 2023:12 anger att maskindrivna portar ska ha lätt igenkännbart och lättåtkomligt nödstopp. Det räcker alltså inte att nödstopp finns någonstans i systemet om personalen inte ser det, når det eller vet vilken port det hör till. Placeringen behöver fungera för den som står nära porten när något händer, inte bara för den som normalt manövrerar den.

Maskindrivna portar ska också kunna öppnas manuellt om de inte öppnas automatiskt vid strömavbrott. I praktiken behöver ansvarig veta vem som får nödöppna, hur det görs, om öppningen kan säkras efteråt och hur händelsen dokumenteras. Hörmanns dragsprint och Pridos nödmanövrering är exempel på produktfunktioner som behöver förklaras för driftpersonal i den aktuella installationen.

Nödstopp och nödöppning bör provas som en del av rutinen, inte upptäckas första gången vid strömavbrott eller fastkörd port. Om porten är kritisk för produktion, kylkedja eller utrymning behöver rutinen också säga vad verksamheten gör medan porten är ur drift.

Rita om flödet när riskerna kvarstår

Ibland är rätt åtgärd inte fler sensorer utan en ändrad yta runt porten. Om gående måste korsa truckleden, om fasta arbetsplatser ligger för nära körlinjen, om truckar alltid svänger snävt genom porten eller om samma givare körs sönder upprepade gånger är det ett tecken på att ytan runt porten behöver ändras.

Börja då med tre frågor. Var ska människor gå om de inte ska gå genom fordonsporten? Var behöver trucken ha fri sikt och tillräcklig plats för att hinna stanna? Vilka portdelar eller säkerhetsfunktioner blir skadade när vardagen går fort?

Svaren kan leda till sidodörr, barriär, markerad led, påkörningsskydd, annan styrning, snabbrullport, ändrad öppningstid eller ombyggd körlinje. En bra yta runt porten känns inte bara snabbare. Den gör det tydligt var människor ska gå, hur trucken ska närma sig och vad personalen gör när porten inte beter sig som den ska.
