Mäta portöppning: överhöjd, sidoutrymme och hinder

Skicka inte bara bredd och höjd om du vill ha en träffsäker offert på industriport. Leverantören behöver förstå hela öppningen: fri bredd, fri höjd, överhöjd, sidoutrymme på båda sidor, takyta innanför porten, golvets fall, väggmaterial och sådant som redan sitter i vägen. Ett mått som är lågt eller blockerat betyder inte alltid att porten är omöjlig, men det kan ändra beslag, motorplacering, porttyp och pris.

En öppning på 4 000 x 4 000 mm kan därför vara enkel i en tom hall och besvärlig i en verkstad med travers, ventilation och låg överhöjd. Måttet säger var hålet finns. Det säger inte var portblad, skenor, motor, fjädrar, vals eller öppningsblad ska ta vägen.

Mät mer än hålets bredd och höjd

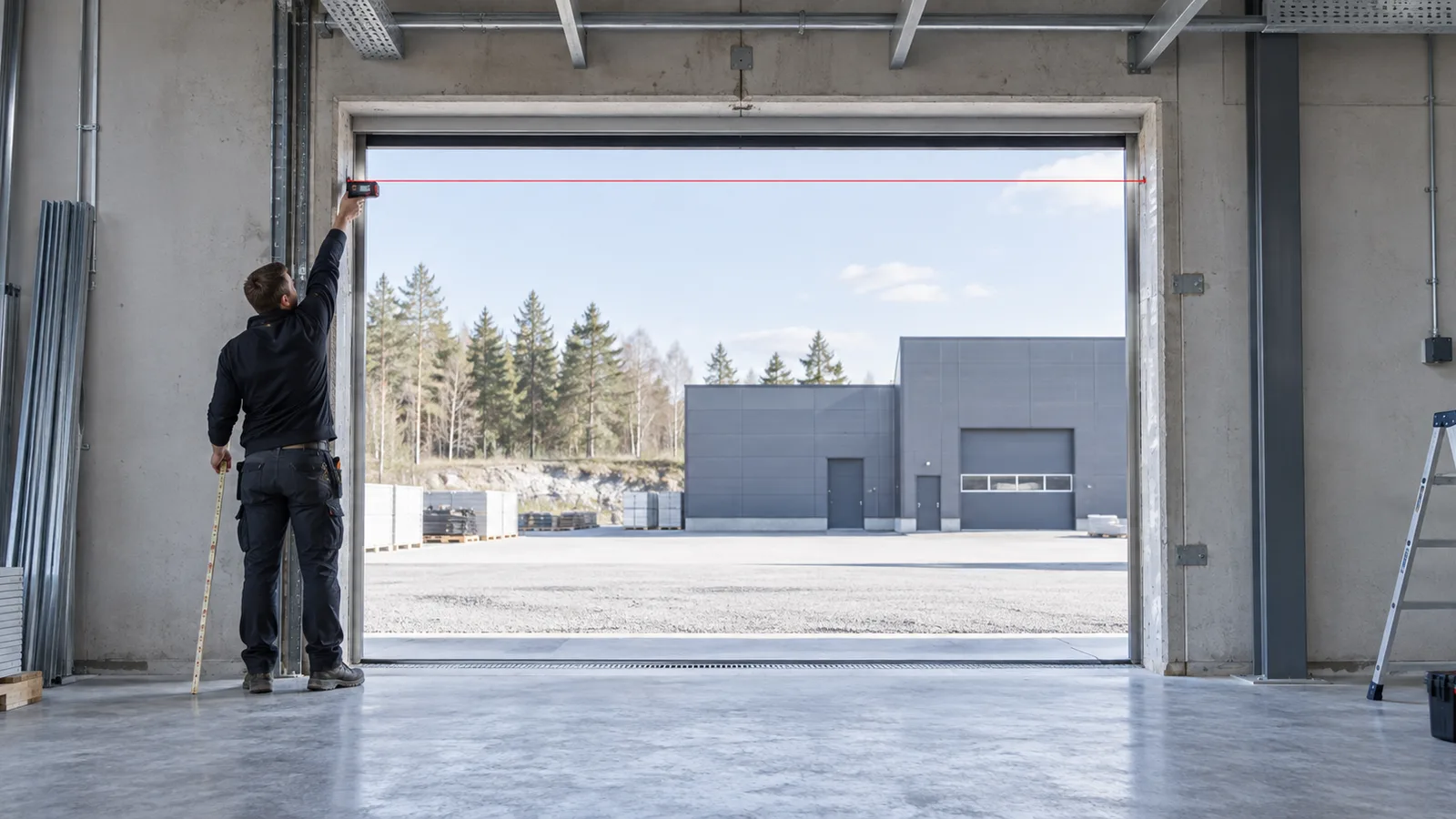

Öppningsbredden och öppningshöjden är fortfarande grundmåtten. Mät bredden nertill, i mitten och upptill. Mät höjden på vänster sida, höger sida och i mitten. Om värdena skiljer sig visar det att öppningen är sned, ojämn eller har sättningar som kan påverka montage och tätning.

Den lägsta höjden och den smalaste bredden är ofta mest avgörande för fri passage. En truck, lastbil eller maskin bryr sig inte om att öppningen är större i ena hörnet om den praktiska genomfarten begränsas av en låg punkt, en skev karm eller ett lutande golv. Ange därför både måtten och avvikelsen, inte bara ett avrundat normalmått.

Fotografera öppningen rakt framifrån och snett inifrån. Bilderna hjälper leverantören att se sådant som måttlistan missar: gamla infästningar, väggmaterial, rör, eldragning, pallställ, dörrar bredvid öppningen och hur nära takinstallationerna sitter.

Kontrollera överhöjd före porttyp

Överhöjd är avståndet från öppningens överkant till närmaste hinder ovanför: tak, balk, installation, fasaddetalj eller annat som begränsar portens montage. För en takskjutport påverkar överhöjden hur skenor, fjäderpaket och motor kan placeras. Låg överhöjd behöver inte stoppa en takskjutport, men den gör beslag och motorval till en riktig projekteringsfråga.

Hörmann beskriver specialbeslag för olika inbyggnadssituationer och anger exempel där låg överhöjd kan hanteras med särskilda lösningar. Prido visar också att skensystem och motorutföranden har konkreta minmått. Sådana värden ska läsas som produktdata, inte som en generell regel för alla industriportar.

Om överhöjden är låg bör offerten visa hur lösningen faktiskt får plats. Det kan betyda låglyftsbeslag, höglyft, vertikallyft, annan motorplacering eller en annan porttyp. Om leverantören bara offererar en standardport utan att kommentera låg överhöjd är risken att montaget bygger på ett antagande som inte stämmer i hallen.

Mät sidoutrymme på båda sidor

Sidoutrymme är avståndet från öppningens kant till närmaste hinder på vänster och höger sida. Mät båda sidor separat. Den ena sidan kan vara fri medan den andra har elcentral, vägg, dörr, pelare, rördragning eller pallställ som gör motor eller skena svår att placera.

För takskjutport kan sidoutrymmet påverka skenor, fjädrar, motor och styrning. Prido anger exempel på minsta fria utrymme vid motorsida för vissa utföranden, men även här är siffrorna produkt- och beslagsspecifika. För skjutport är sidoutrymmet ännu mer avgörande eftersom portbladet måste kunna skjutas längs vägg eller sidoyta. För vikport och slagport handlar sidoutrymmet mer om bladens rörelse och uppställning.

Ett lågt sidomått betyder alltså olika saker beroende på porttyp. För rullport kan sidoytan vara mindre känslig, men då flyttas kravet upp till vals eller kassett ovanför öppningen. För skjutport kan ett enda hinder längs väggen göra lösningen opraktisk även om själva hålet är perfekt.

Kontrollera fri takyta och hinder

Måttet inåt i lokalen är lätt att missa eftersom det inte syns i portöppningens bredd och höjd. För en takskjutport behöver portbladet och skenorna röra sig upp och in mot taket. Travers, belysning, sprinkler, ventilationskanaler, billyft, rör och förvaring kan därför stoppa en lösning som ser rimlig ut från utsidan.

Mät hur långt in från öppningen första hindret sitter och hur lågt det hänger. En ventilationskanal 1,8 meter innanför porten är en annan begränsning än en armatur fem meter in. En travers nära porten kan göra att fri takyta är viktigare än extra hög öppning.

Om takytan är upptagen bör leverantören få veta det före offert. Då kan hon utreda specialbeslag, annan skenföring, vikport, rullport eller skjutport. Utan den informationen kan offerten se billig ut men bygga på en port som senare måste ritas om.

Mät golv, tröskel och vägg

Golvet avgör hur porten tätar längst ner och hur mycket fri höjd som faktiskt återstår. Ett fallande golv, en ojämn tröskel eller gamla betongskador kan ge glipor, vatteninträngning eller slitage på bottentätningen. Om truckar kör över öppningen påverkar golvets nivåskillnader också komfort och risk för slag i port eller karm.

Vägg- och karmmaterial styr infästningen. Betong, stål, lättvägg och äldre murverk ger olika förutsättningar för montage. Om befintlig port ska rivas behöver leverantören veta vad som finns kvar: karm, stålram, skador, gammal el och eventuella hål som måste tätas.

Gångdörr och fönster påverkar också öppningen. En gångdörr kan ge mindre onödig portöppning för personer, men den kan ändra tröskel, fri öppningsbredd, tätning och portbladets konstruktion. Om gångdörr är viktig ska den nämnas ihop med måtten, inte som ett sent tillval.

Skicka mått som går att tolka

Ett bra mätunderlag behöver visa vad måtten betyder i byggnaden. Skriv därför inte bara "4 000 x 4 200 mm". Lägg till överhöjd, vänster och höger sidoutrymme, hinder i taket, fri yta inåt, golvets skick, väggmaterial och några bilder.

Ett användbart underlag kan låta så här: "Fri öppning cirka 4 000 x 4 200 mm. Överhöjd 520 mm till balk. Sidoutrymme vänster 300 mm, höger 700 mm. Ventilationskanal 1,8 m innanför öppningen, lägsta punkt 4 450 mm över golv. Betongvägg. Golvet lutar svagt utåt och befintlig port ska rivas."

Med den typen av information kan leverantören säga om måtten pekar mot standardbeslag, specialbeslag, annan motorplacering eller en annan porttyp. Det är där mätningen sparar tid: inte genom fler siffror, utan genom siffror som går att använda.
